MiBoxer TRI-C1ZR AC Triac LED-dimmer met Zigbee, RF en drukknopbediening

De MiBoxer TRI-C1ZR is een compacte AC Triac-dimmer waarmee je dimbare LED-verlichting rechtstreeks op 100-240V AC kunt aansluiten en regelen. De dimmer ondersteunt drie bedieningsmethoden: Zigbee smart home, MiBoxer 2.4GHz RF-afstandsbedieningen en een bedrade drukknop. Je kunt de bediening kiezen die het beste bij de installatie past.

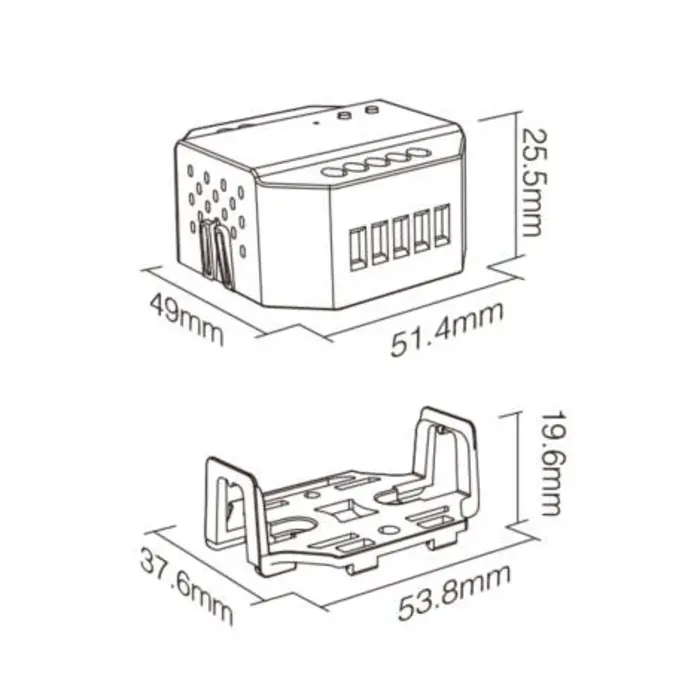

Dankzij het compacte formaat is de dimmer geschikt voor montage in een geschikte inbouw- of aansluitdoos achter een schakelaar. Zo kun je bestaande dimbare verlichting slim maken zonder dat je een aparte zichtbare dimmer nodig hebt.

Drie manieren om de verlichting te bedienen

1. Zigbee smart home-bediening

De TRI-C1ZR ondersteunt het Zigbee 3.0-protocol en kan worden gekoppeld aan een compatibele Zigbee-gateway of smart home-controller. Hiermee kun je de verlichting via een geschikte app bedienen, dimmen en eventueel opnemen in groepen, scènes en automatiseringen.

De dimmer is volgens de fabrikant geschikt voor onder andere compatibele systemen en gateways van Philips Hue, MiBoxer en IKEA TRÅDFRI. Ook andere Zigbee-systemen kunnen geschikt zijn, afhankelijk van de gebruikte gateway en de ondersteunde apparaatfuncties. Controleer vooraf of dimmerbediening wordt ondersteund.

Zo koppel je de dimmer:

1. Sluit de dimmer correct aan en schakel de netspanning in.
2. De dimmer staat standaard in de koppelmodus. Is dat niet het geval, houd dan de SET-knop ongeveer 3 seconden ingedrukt totdat de indicator snel knippert.
3. Open de app van je compatibele Zigbee-gateway en kies voor het toevoegen van een nieuw apparaat.
4. Volg de instructies in de app om de dimmer aan het netwerk toe te voegen.

Voor bediening via een smartphone is een geschikte Zigbee-gateway nodig; deze wordt niet standaard door de dimmer vervangen. De exacte mogelijkheden zijn afhankelijk van het gebruikte smart home-systeem.

2. Draadloze bediening met een MiBoxer-afstandsbediening

De TRI-C1ZR heeft een ingebouwde 2.4GHz RF-ontvanger en werkt met compatibele MiBoxer RF-afstandsbedieningen. Hiermee kun je de verlichting draadloos in- en uitschakelen en de lichtsterkte aanpassen, zonder dat een Zigbee-gateway nodig is.

Zo koppel je een afstandsbediening:

1. Schakel de dimmer in en druk kort één keer op de LINK-knop. Je kunt ook de voeding 10 seconden uitschakelen en daarna weer inschakelen.
2. Druk binnen 3 seconden drie keer kort op de I-knop van de compatibele MiBoxer-afstandsbediening.
3. De aangesloten verlichting knippert drie keer langzaam wanneer het koppelen is gelukt.

Let op: niet iedere MiBoxer-afstandsbediening is geschikt. Controleer de compatibiliteit van het specifieke model voordat je bestelt.

3. Bediening met een bedrade drukknop

Je kunt de TRI-C1ZR ook aansluiten op een geschikte externe drukknop, bijvoorbeeld een pulsdrukker aan de muur. Hiermee bedien je de verlichting zonder smartphone of afstandsbediening.

• Kort indrukken: de verlichting in- of uitschakelen.
• Ingedrukt houden: de lichtsterkte geleidelijk aanpassen.
• Opnieuw ingedrukt houden: de dimrichting omkeren, zodat je de verlichting lichter of donkerder kunt maken.

Gebruik hiervoor een geschikte momentane drukknop, die na het loslaten terugveert. De drukknop wordt aangesloten op de daarvoor gemarkeerde PUSH-aansluiting volgens het aansluitschema van de fabrikant.

Aansluiten van de dimmer

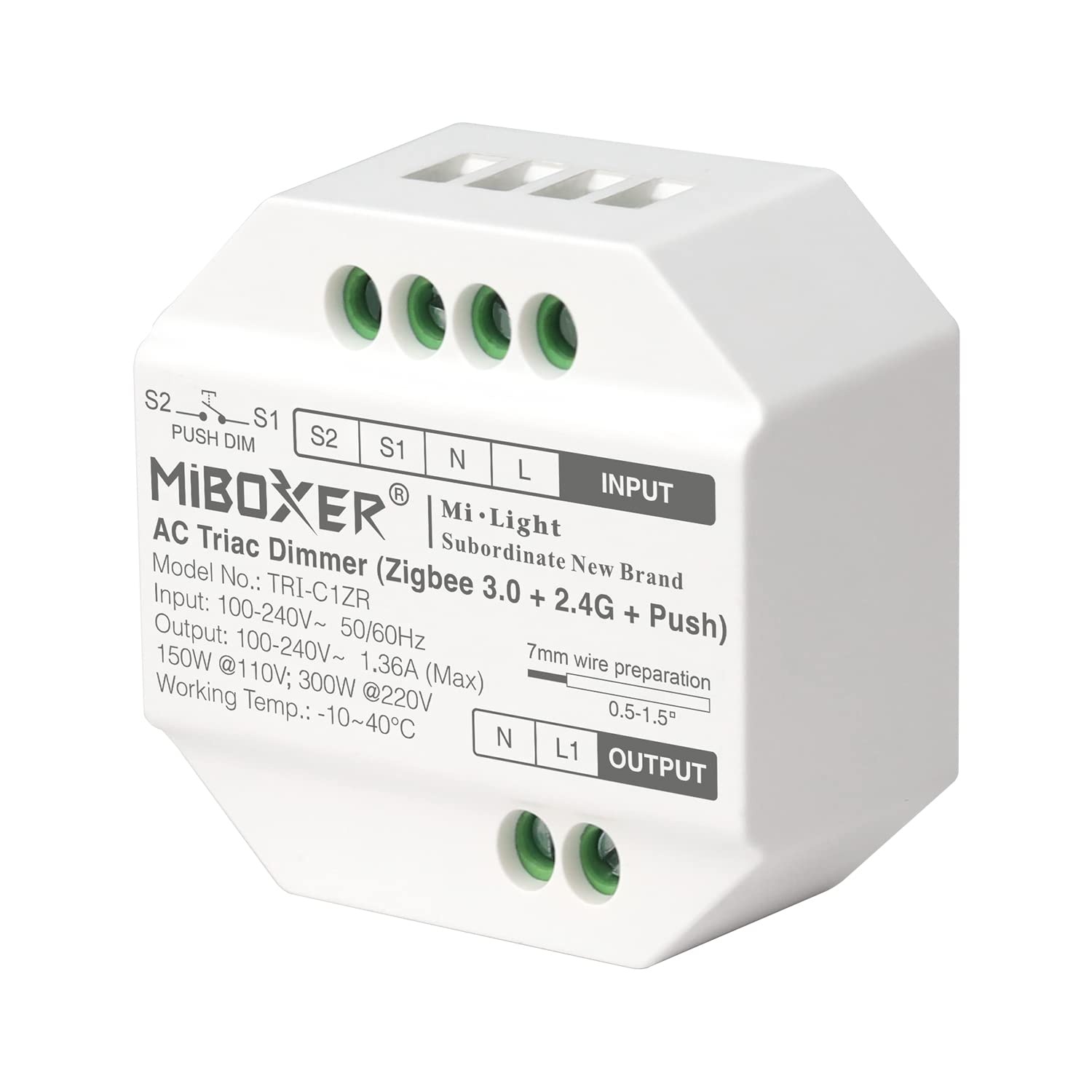

De TRI-C1ZR wordt rechtstreeks op de netspanning aangesloten. De dimmer heeft een ingang voor de voeding, een uitgang voor de lamp en aansluitingen voor de externe drukknop.

• Voeding: sluit de fase (L) en nul (N) van de 100-240V AC-voeding aan op de gemarkeerde ingangsklemmen.
• Verlichting: sluit de compatibele dimbare LED-lamp of andere geschikte belasting aan op de gemarkeerde uitgangsklemmen, overeenkomstig het officiële aansluitschema.
• Drukknop: sluit de drukknop aan op de daarvoor aangegeven PUSH-aansluiting en de bijbehorende klem volgens het schema.

Belangrijk: volg altijd de aansluitmarkeringen op de dimmer en het officiële aansluitschema. Verwisseling van ingangs- en uitgangsklemmen kan het apparaat beschadigen. Laat de elektrische aansluiting uitvoeren door een vakbekwaam installateur.

Montage in een inbouwdoos

Door de compacte behuizing kan de TRI-C1ZR in een geschikte inbouw- of aansluitdoos worden geplaatst, bijvoorbeeld achter een bestaande schakelaar of drukknop.

1. Schakel de stroom uit. Schakel de betreffende groep uit en controleer met geschikt meetgereedschap of de installatie spanningsloos is.
2. Controleer de inbouwdoos. Gebruik een geschikte kunststof inbouw- of aansluitdoos met een diepte van meer dan 50 mm. De extra ruimte is nodig voor de dimmer, bedrading en aansluitklemmen.
3. Sluit de bedrading aan. Verbind de netvoeding, de verlichting en eventueel de drukknop volgens het aansluitschema. Controleer of alle verbindingen stevig vastzitten en of er geen blanke geleiders blootliggen.
4. Plaats de dimmer. Leg de bedrading zorgvuldig in de doos en plaats de dimmer zonder kabels te knellen of aansluitingen mechanisch te belasten.
5. Sluit de installatie af. Plaats de afdekking terug en schakel de stroom pas weer in nadat alle verbindingen zijn gecontroleerd en de installatie veilig is afgesloten.

Gebruik bij voorkeur een kunststof inbouwdoos. Een metalen doos kan het draadloze signaal verzwakken. Zorg er ook voor dat de dimmer voldoende ruimte heeft en niet wordt afgedekt met isolatiemateriaal.

Geschikte verlichting en dimtechniek

De TRI-C1ZR maakt gebruik van faseafsnijdingsdimming (trailing edge). Hij is bedoeld voor compatibele Triac-dimbare LED-verlichting en geschikte traditionele gloeilampen en halogeenlampen. Niet iedere LED-lamp is geschikt voor deze dimtechniek. Controleer daarom altijd de specificaties van de aangesloten verlichting.

De minimale lichtsterkte kan worden ingesteld om de werking bij lage dimniveaus te verbeteren. Het uiteindelijke dimbereik en de lichtkwaliteit zijn mede afhankelijk van de gebruikte lamp of LED-driver.

Belangrijke aandachtspunten

• Gebruik uitsluitend verlichting die geschikt is voor faseafsnijdingsdimming.
• Overschrijd de maximale uitgangsstroom en het toegestane vermogen niet. Controleer ook de inschakelstroom van de aangesloten LED-drivers.
• Voor smart home-bediening is een compatibele Zigbee-gateway of controller nodig.
• Voor draadloze bediening is een compatibele MiBoxer 2.4GHz RF-afstandsbediening nodig.
• De TRI-C1ZR is een IP20-apparaat en is niet geschikt voor rechtstreekse blootstelling aan vocht.
• Werkzaamheden aan 230V-installaties moeten veilig en volgens de geldende installatievoorschriften worden uitgevoerd.

Handleiding

Download hier de TRI-C1ZR handleiding
