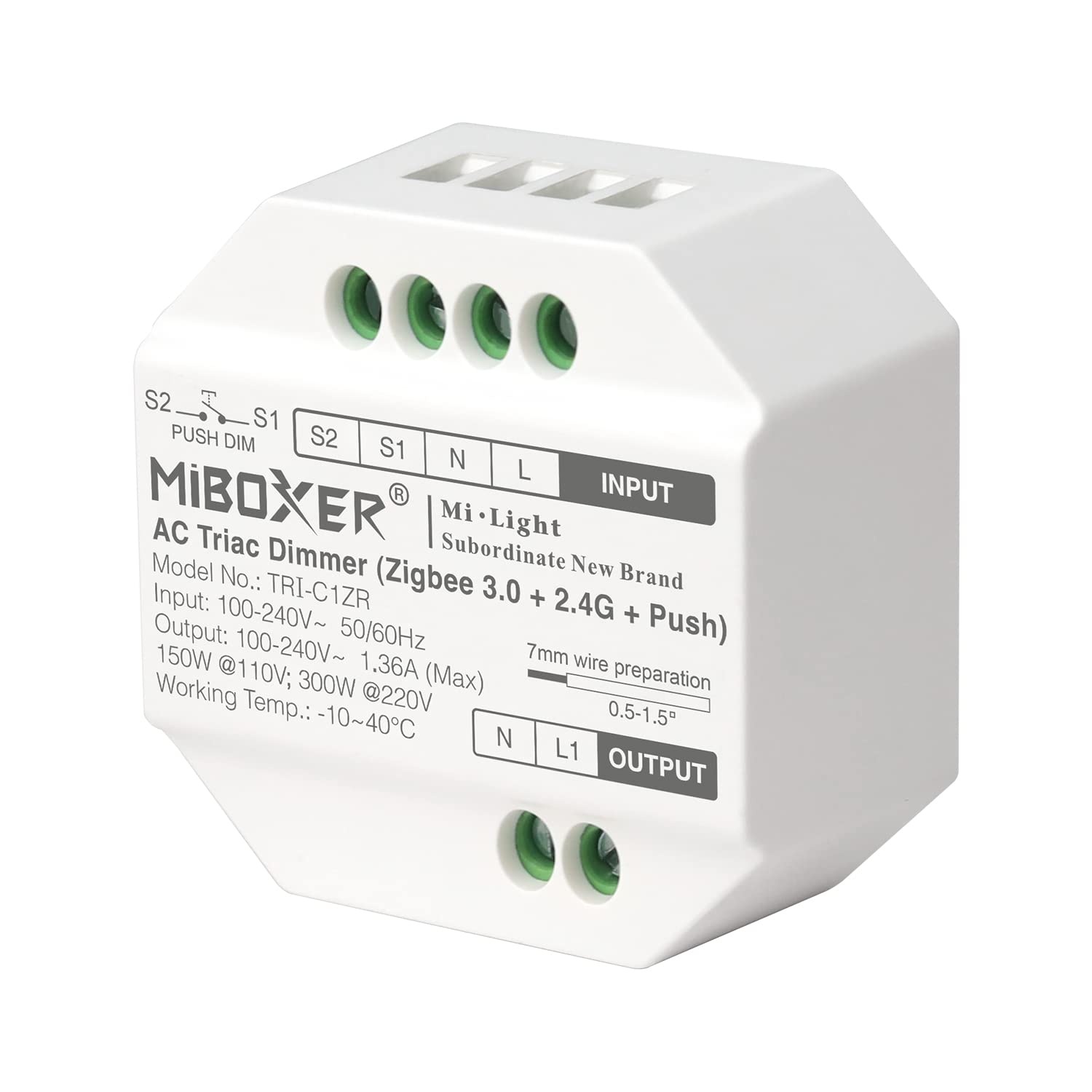

MiboxerTRI-C1ZR Dimmer LED Triac AC Zigbee RF (telecomando) compatibile con pulsante a pressione

Dimmer LED Triac AC MiBoxer TRI-C1ZR con Zigbee, RF e comando tramite pulsante

Il MiBoxer TRI-C1ZR è un dimmer Triac AC compatto per controllare l'illuminazione LED dimmerabile direttamente con un'alimentazione da 100 a 240 V AC. Supporta tre modalità di controllo: domotica Zigbee, telecomandi RF MiBoxer a 2,4 GHz e pulsante cablato. È possibile scegliere la modalità più adatta alla propria installazione.

Grazie alle dimensioni compatte, il dimmer può essere installato in una scatola da incasso o di derivazione adeguata, dietro un interruttore. In questo modo è possibile rendere intelligente il controllo dell'illuminazione dimmerabile compatibile senza installare un dimmer separato a vista.

Tre modalità per controllare l'illuminazione

1. Controllo domotico Zigbee

Il TRI-C1ZR supporta Zigbee 3.0 e può essere associato a un gateway Zigbee o a un controller domotico compatibile. Tramite un'applicazione adeguata è possibile accendere e spegnere le luci, regolarne la luminosità e, se supportato dal sistema, integrarle in gruppi, scenari e automazioni.

Secondo il produttore, il dimmer è adatto ai sistemi e gateway compatibili Philips Hue, MiBoxer e IKEA TRÅDFRI. Possono funzionare anche altri sistemi Zigbee, a seconda del gateway utilizzato e delle funzioni supportate. Prima dell'acquisto, verificare che sia supportata la regolazione della luminosità.

Come associare il dimmer:

1. Collegare correttamente il dimmer e attivare l'alimentazione di rete.
2. Il dimmer si trova normalmente in modalità di associazione. In caso contrario, tenere premuto il pulsante SET per circa 3 secondi, finché l'indicatore non lampeggia rapidamente.
3. Aprire l'app del gateway Zigbee compatibile e selezionare l'opzione per aggiungere un nuovo dispositivo.
4. Seguire le istruzioni dell'app per collegare il dimmer alla rete.

Per controllare l'illuminazione tramite smartphone è necessario un gateway Zigbee compatibile. Le funzioni disponibili dipendono dal sistema domotico utilizzato.

2. Controllo wireless con un telecomando MiBoxer

Il TRI-C1ZR integra un ricevitore RF a 2,4 GHz ed è compatibile con i telecomandi RF MiBoxer supportati. Consente di accendere e spegnere le luci e regolarne la luminosità senza fili, senza bisogno di un gateway Zigbee.

Come associare un telecomando:

1. Accendere il dimmer e premere brevemente una volta il pulsante LINK. In alternativa, interrompere l'alimentazione per 10 secondi e riattivarla.
2. Entro 3 secondi, premere brevemente tre volte il pulsante I del telecomando MiBoxer compatibile.
3. L'illuminazione collegata lampeggia lentamente tre volte per confermare che l'associazione è riuscita.

Non tutti i telecomandi MiBoxer sono compatibili. Verificare la compatibilità del modello specifico prima dell'acquisto.

3. Controllo tramite pulsante cablato

Il TRI-C1ZR può essere collegato anche a un pulsante esterno adeguato, ad esempio un pulsante a parete. In questo modo è possibile controllare l'illuminazione senza smartphone o telecomando.

• Pressione breve: accende o spegne l'illuminazione.
• Pressione prolungata: regola gradualmente la luminosità.
• Nuova pressione prolungata: inverte il senso di regolazione, consentendo di aumentare o diminuire la luminosità.

Utilizzare un pulsante momentaneo adeguato, che ritorni nella posizione iniziale quando viene rilasciato. Collegarlo al terminale PUSH indicato, seguendo lo schema di collegamento del produttore.

Collegamento del dimmer

Il TRI-C1ZR si collega direttamente alla rete elettrica. Dispone di terminali per l'alimentazione, l'uscita verso l'illuminazione e il pulsante esterno.

• Alimentazione: collegare la fase (L) e il neutro (N) dell'alimentazione da 100–240 V AC ai rispettivi terminali di ingresso.
• Illuminazione: collegare la lampada LED dimmerabile compatibile o un altro carico adeguato ai terminali di uscita indicati, seguendo lo schema ufficiale.
• Pulsante: collegare il pulsante al terminale PUSH designato e al relativo terminale, come indicato nello schema di collegamento.

Importante: seguire sempre le indicazioni riportate sul dimmer e lo schema di collegamento ufficiale. Lo scambio tra ingresso e uscita può danneggiare il dispositivo. Il collegamento elettrico deve essere eseguito da un professionista qualificato.

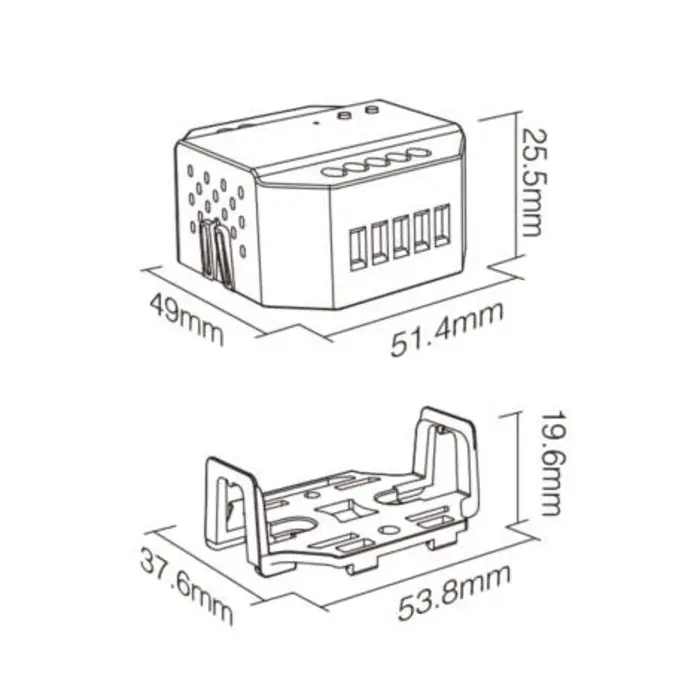

Installazione in una scatola da incasso

Grazie alle dimensioni compatte, il TRI-C1ZR può essere installato in una scatola da incasso o di derivazione adeguata, ad esempio dietro un interruttore o un pulsante già presente.

1. Disattivare l'alimentazione. Disinserire il circuito interessato e verificare con uno strumento di misura adeguato che l'impianto sia privo di tensione.
2. Controllare la scatola. Utilizzare una scatola da incasso o di derivazione in plastica adeguata, con una profondità superiore a 50 mm. È necessario spazio aggiuntivo per il dimmer, i cavi e i terminali.
3. Collegare i cavi. Collegare l'alimentazione, l'illuminazione e, se necessario, il pulsante seguendo lo schema. Verificare che tutti i collegamenti siano saldi e che non siano presenti conduttori scoperti.
4. Inserire il dimmer. Sistemare con cura i cavi all'interno della scatola. Evitare di schiacciarli o di esercitare sollecitazioni meccaniche sui terminali.
5. Completare l'installazione. Riposizionare la copertura. Riattivare l'alimentazione solo dopo aver controllato tutti i collegamenti e aver chiuso l'installazione in sicurezza.

È preferibile utilizzare una scatola in plastica. Una scatola metallica può attenuare il segnale wireless. Assicurarsi che vi sia spazio sufficiente intorno al dimmer e non coprirlo con materiale isolante.

Illuminazione compatibile e tecnologia di regolazione

Il TRI-C1ZR utilizza la regolazione a taglio di fase finale (trailing edge). È progettato per illuminazione LED compatibile con la regolazione Triac e per lampade a incandescenza e alogene adeguate. Non tutte le lampade LED supportano questa tecnologia: verificare sempre le specifiche della lampada o dell'apparecchio.

È possibile regolare il livello minimo di luminosità per migliorare il funzionamento ai livelli di dimmerazione più bassi. L'effettivo intervallo di regolazione e la qualità della luce dipendono anche dalla lampada o dal driver LED utilizzato.

Note importanti

• Utilizzare esclusivamente illuminazione compatibile con la regolazione a taglio di fase finale.
• Non superare la corrente massima in uscita né la potenza consentita. Considerare anche la corrente di spunto dei driver LED collegati.
• Per il controllo domotico è necessario un gateway o un controller Zigbee compatibile.
• Per il controllo wireless è necessario un telecomando RF MiBoxer a 2,4 GHz compatibile.
• Il dispositivo ha grado di protezione IP20 e non è adatto all'esposizione diretta all'umidità.
• Gli interventi sugli impianti elettrici a 230 V devono essere eseguiti in sicurezza e nel rispetto delle normative applicabili.

Manuale d’uso

Scarica qui il manuale del TRI-C1ZR.
