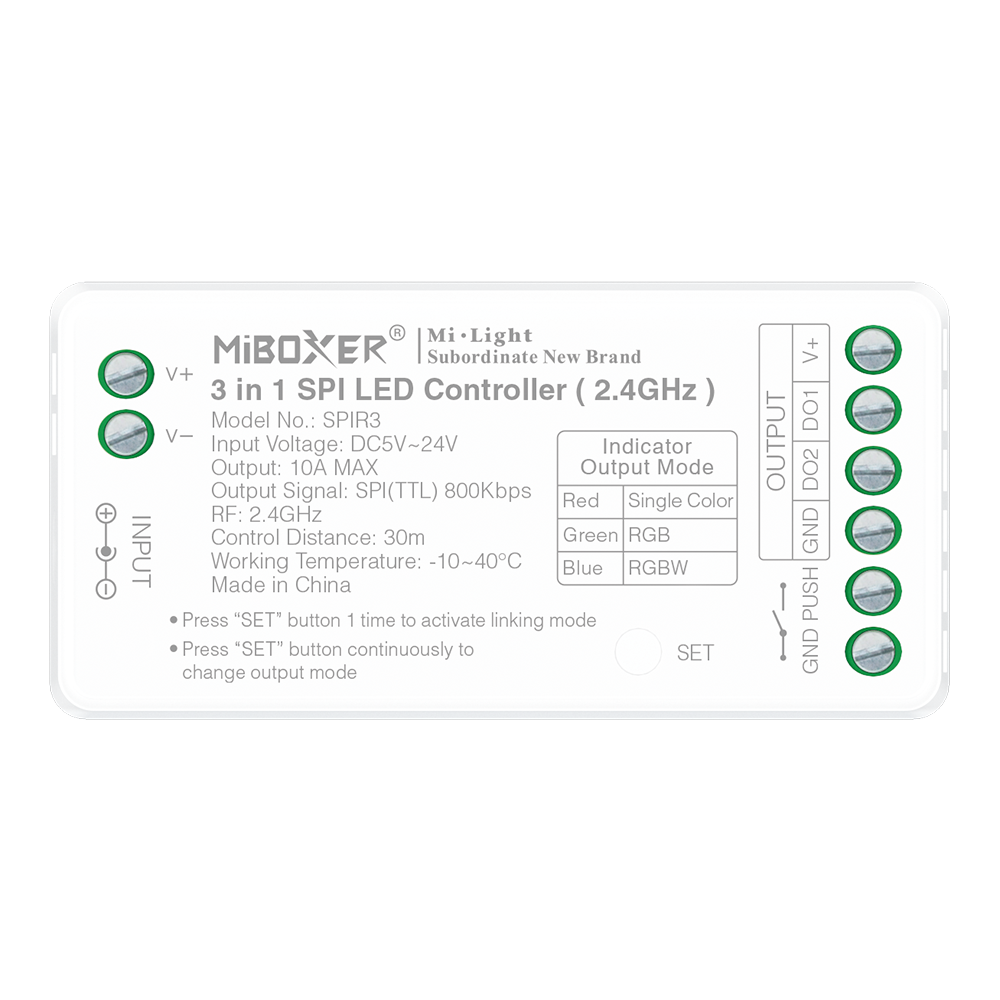

MiboxerSPIR3 3-in-1 SPI LED Controller 5-24V für WS2812 / SK6812 Pixel LED Streifen

SPIR3 Digitaler LED-Strip Controller 2,4GHz

Der SPIR3 ist ein digitaler LED-Strip-Controller zur Steuerung von SPI LED-Streifen, auch digitale oder Pixel-LED-Streifen genannt. Dabei handelt es sich um LED-Streifen, bei denen jede LED einzeln angesteuert werden kann, sodass spezielle Lichteffekte und Animationen möglich sind. Um einen digitalen LED-Streifen zu verwenden, benötigen Sie einen Controller wie den SPIR3.

Der SPIR3 arbeitet über 2,4GHz RF und ist kompatibel mit Miboxer SPI-Fernbedienungen wie der Miboxer C6. Dadurch können Sie die Beleuchtung kabellos und stabil steuern, ohne zusätzliche Verkabelung oder Netzwerkverbindung.

Der SPIR3 unterstützt mehrere digitale LED-Chipsätze und ist geeignet für 5V bis 24V Systeme (abhängig vom verwendeten Strip). Er ist kompatibel mit WS2811 bis WS2815 und unterstützt Single Color (max. 2048 Pixel), RGB (max. 1536 Pixel) und RGBW (max. 1024 Pixel).

Anwendungen

Der SPIR3 ist in Kombination mit der Miboxer C6 Fernbedienung (separat erhältlich) eine zuverlässige Lösung für Projekte mit digitalen LED-Streifen oder Neon. Geeignet für Fassadenbeleuchtung, Werbung, Innenprojekte, Gastronomie, Messen usw.

Anschluss

Der SPIR3 wird zwischen Netzteil und LED-Streifen installiert. Die Versorgung (5V–24V) wird an den DC-Eingang angeschlossen. Spannung und Polarität müssen korrekt sein. Bei größeren Installationen kann die Versorgung direkt auf die LED-Streifen gelegt werden.

Am Ausgang wird der LED-Streifen angeschlossen (DATA, ggf. CLOCK, GND). Der Chipsatz wird automatisch erkannt. Die Pixelanzahl kann eingestellt werden.

Für stabile Funktion sollten Kabel kurz gehalten werden. Bei langen Strecken zusätzliche Einspeisung ca. alle 10m. Bei langen Datenleitungen empfehlen wir einen Verstärker wie den SP901E.

Koppeln: Drücken Sie kurz "SET" und danach 3x die Zonentaste der C6. Die LEDs blinken grün zur Bestätigung.

Bedienungsanleitung (Englisch)
