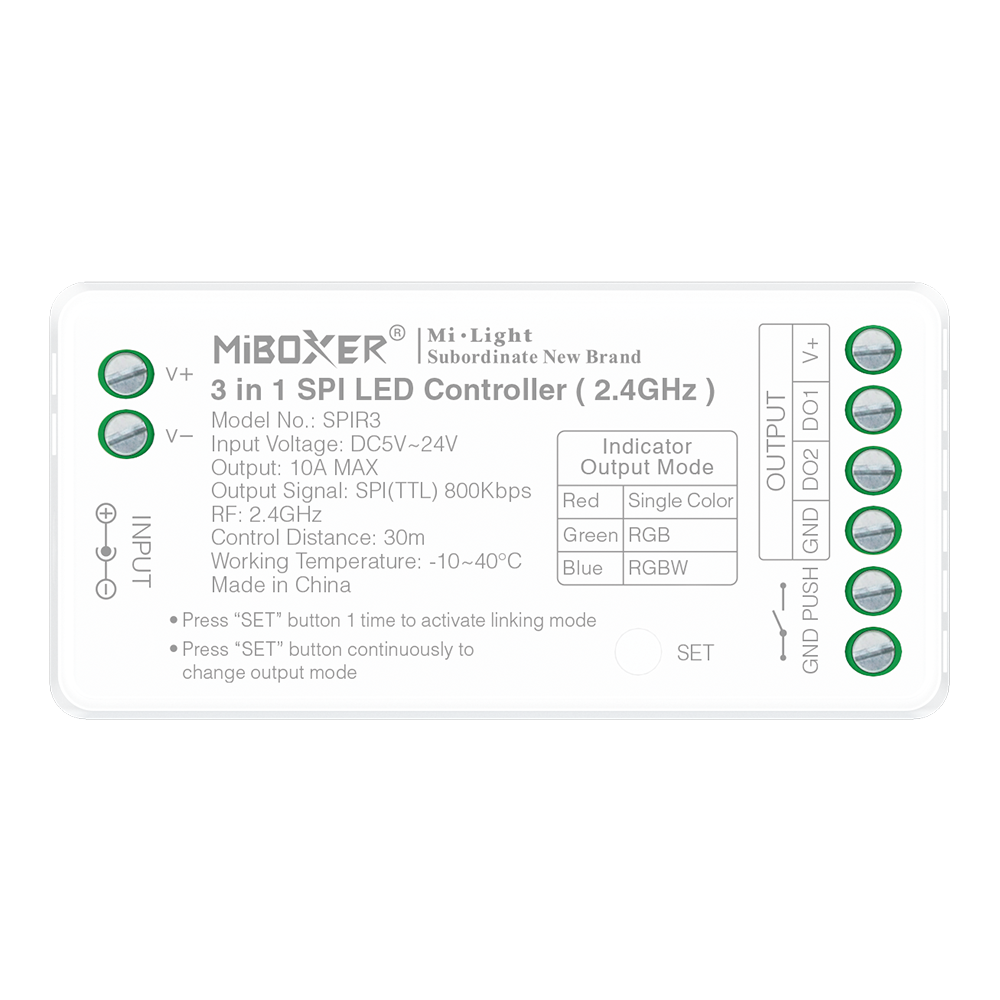

MiboxerSPIR3 contrôleur LED SPI 3-en-1 5-24V pour rubans LED pixel WS2812 / SK6812

Contrôleur de bande LED numérique SPIR3 2,4GHz

Le SPIR3 est un contrôleur de bande LED numérique destiné à piloter des bandes LED SPI, également appelées bandes LED numériques ou pixel. Il s'agit de bandes LED dont chaque LED peut être contrôlée individuellement, permettant ainsi des effets lumineux et des animations avancés. Pour utiliser une bande LED numérique, vous avez besoin d’un contrôleur comme le SPIR3.

Le contrôleur SPIR3 fonctionne via RF 2,4GHz et est compatible avec les télécommandes SPI MiBoxer, telles que la Miboxer C6. Cela permet de contrôler l’éclairage sans fil et de manière stable, sans câblage supplémentaire ni connexion réseau.

Le SPIR3 prend en charge plusieurs types de chipsets LED numériques et convient aux systèmes LED de 5V à 24V (selon la bande utilisée). Il est donc adapté aussi bien aux installations simples qu’aux installations plus avancées. Le contrôleur est compatible avec WS2811 à WS2815 et peut fonctionner en mode monochrome (max. 2048 pixels), RGB (max. 1536 pixels) ou RGBW (max. 1024 pixels).

Applications

Le SPIR3, combiné avec la télécommande MiBoxer C6 (vendue séparément), est un contrôleur pratique et fiable pour tous vos projets utilisant des bandes LED numériques ou du néon numérique. Convient à de nombreuses applications LED où la fiabilité est essentielle, telles que l’éclairage de façade, la publicité, les projets d’intérieur, l’hôtellerie, les salons, etc.

Connexion

Le SPIR3 s’installe directement entre l’alimentation et la bande LED numérique. La tension d’alimentation (5V à 24V, selon la bande LED) est connectée à l’entrée DC du contrôleur. Il est essentiel de vérifier que la tension et la polarité sont correctes afin d’éviter tout dommage. Pour les grandes installations, vous pouvez également connecter l’alimentation directement aux bandes LED au lieu de passer par le contrôleur, afin d’éviter un courant trop élevé dans celui-ci.

La bande LED numérique est connectée à la sortie en respectant les lignes de signal correctes (DATA, éventuellement CLOCK et GND) selon les spécifications de la bande utilisée. Le contrôleur détecte automatiquement le type de chipset. Le nombre de pixels peut être configuré pour que les effets lumineux correspondent exactement à la longueur de votre bande LED.

Pour un fonctionnement stable, il est recommandé de garder les câbles aussi courts que possible et, pour les longues installations, d’ajouter des points d’alimentation supplémentaires environ tous les +/- 10 mètres afin d’éviter les pertes de tension. Si les câbles de données doivent être très longs, nous recommandons d’utiliser un amplificateur tel que le SP901E. En cas de questions, n’hésitez pas à nous contacter pour obtenir des conseils ou un schéma de câblage ! Nous serons ravis de vous aider.

Appairage avec la télécommande : Commandez une télécommande MiBoxer C6 pour contrôler le système. L’appairage est très simple : appuyez brièvement sur le bouton "SET" pour mettre le contrôleur en mode "linking". Ensuite, appuyez brièvement 3 fois sur le bouton de zone souhaité sur la télécommande C6. La bande LED clignotera en vert pour indiquer que l’appairage est réussi.
