MiboxerSPIR3 3-in-1 SPI LED controller 5-24V voor WS2812 / SK6812 pixel LED strips

SPIR3 Digitale LED Strip Controller 2.4GHz

De SPIR3 is een digitale LED strip controller voor het aansturen van SPI LED strips, ook wel digitale of pixel LED Strips genoemd. Dit zijn LED Strips waarbij de LEDs individueel aan te sturen zijn zodat speciale lichteffecten en animaties mogelijk zijn. Om een digitale LED strip te kunnen gebruiken heb je een digitale LED strip controller nodig zoals de SPIR3.

De SPIR3 controller werkt via 2.4GHz RF en is compatibel met Miboxer SPI afstandsbedieningen, zoals de C6. Hierdoor kun je de verlichting draadloos en stabiel bedienen zonder extra bekabeling of netwerkverbinding.

De SPIR3 ondersteunt meerdere soorten digitale LED chipsets en is geschikt voor 5V tot 24V LED systemen (afhankelijk van de gebruikte strip). Dit maakt de controller toepasbaar in zowel eenvoudige als meer geavanceerde LED installaties. De controller is bijvoorbeeld geschikt voor WS2811 t/m WS2815 en kan werken in Single color mode (max. 2048 pixels), RGB mode (Max. 1536 pixels), of RGBW modus (Max. 1024 pixels)

Toepassingen

De SPIR3, in combinatie met de Miboxer C6 remote (apart te bestellen) is een handige, betrouwbare controller voor al je projecten waarbij digitale LED Strips of digitale neon gebruikt wordt. Geschikt voor allerlei digitale LED toepassingen waarbij betrouwbaarheid centraal staat, zoals gevelverlichting, reclameverlichting, interieurprojecten, horeca, beurs, etcetera.

Aansluiten

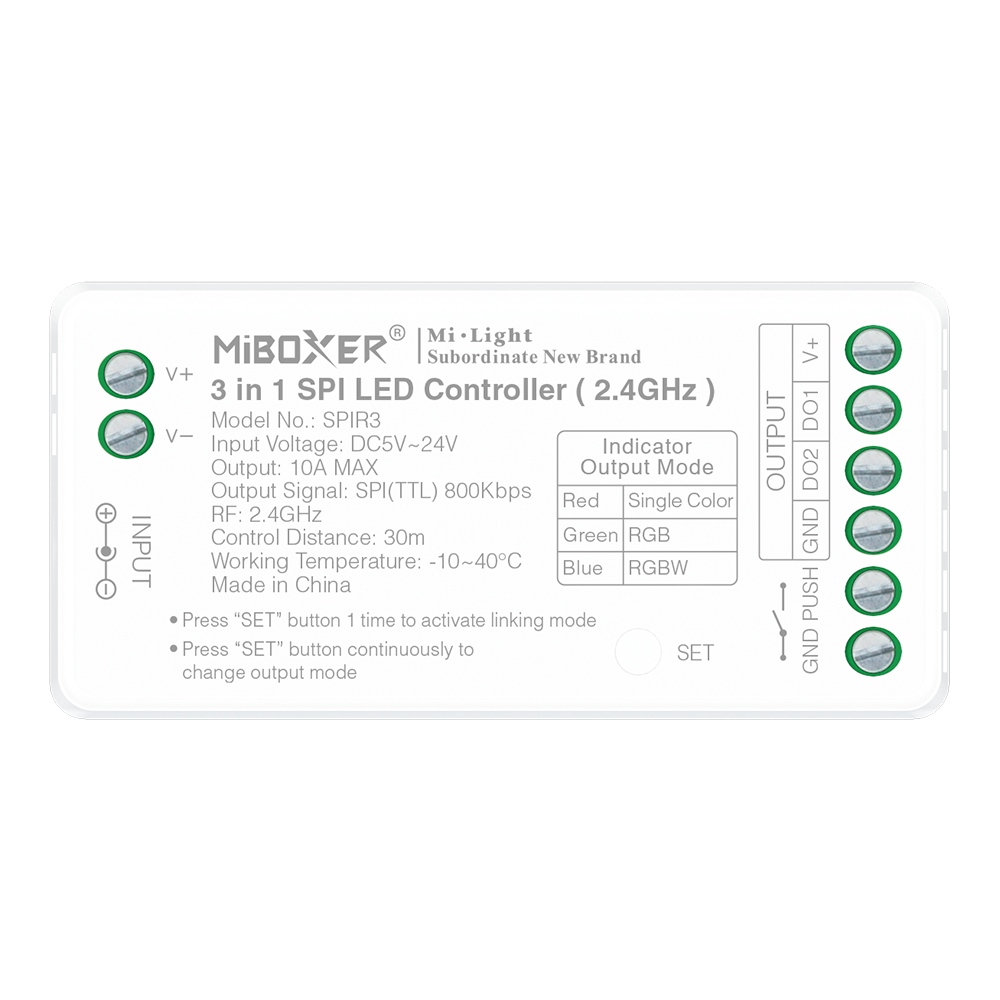

De SPIR3 wordt rechtstreeks tussen de voeding en de digitale LED strip geplaatst. De voedingsspanning (5V tot 24V, afhankelijk van de LED strip) wordt aangesloten op de DC-ingang van de controller, waarbij altijd gecontroleerd moet worden dat spanning en polariteit correct zijn om schade te voorkomen. Bij grotere installaties kun je er ook voor kiezen om de voedingsspanning rechtstreeks op de LED Strips aan te sluiten en niet via de controller te laten lopen, zodat de stroom die door de controller loopt niet te hoog wordt.

Aan de uitgang wordt de digitale LED strip aangesloten, waarbij de juiste signaallijnen (DATA, eventueel CLOCK en GND) moeten overeenkomen met de specificaties van de gebruikte LED strip. De controller detecteert het type chipset automatisch. Het aantal pixels kan worden ingesteld zodat de lichteffecten precies overeenkomen met de lengte van jouw LED Strip.

Voor een stabiele werking wordt aangeraden om de bekabeling zo kort mogelijk te houden en bij langere LED installaties eventueel extra voedingsspanning op de strips in te pluggen om de +/- 10 meter om spanningsverlies te voorkomen. Wanneer de datakabels erg lang moeten zijn, raden we aan een versterker te gebruiken zoals de SP901E. Bij vragen, neem gerust contact met ons op voor advies of een aansluitschema! Wij helpen je hier graag mee.

Koppelen met de afstandsbediening: Bestel een Miboxer C6 afstandsbediening zodat je de controller kunt bedienen. Het koppelen werkt erg eenvoudig: Druk kort op de "SET" knop zodat de controller in "linking mode" gaat. Vervolgens druk je kort 3x op de gewenste zone knop op de C6 afstandsbediening. De LED strip zal dan groen knipperen om aan te geven dat de afstandsbediening aan de controller is gekoppeld.
