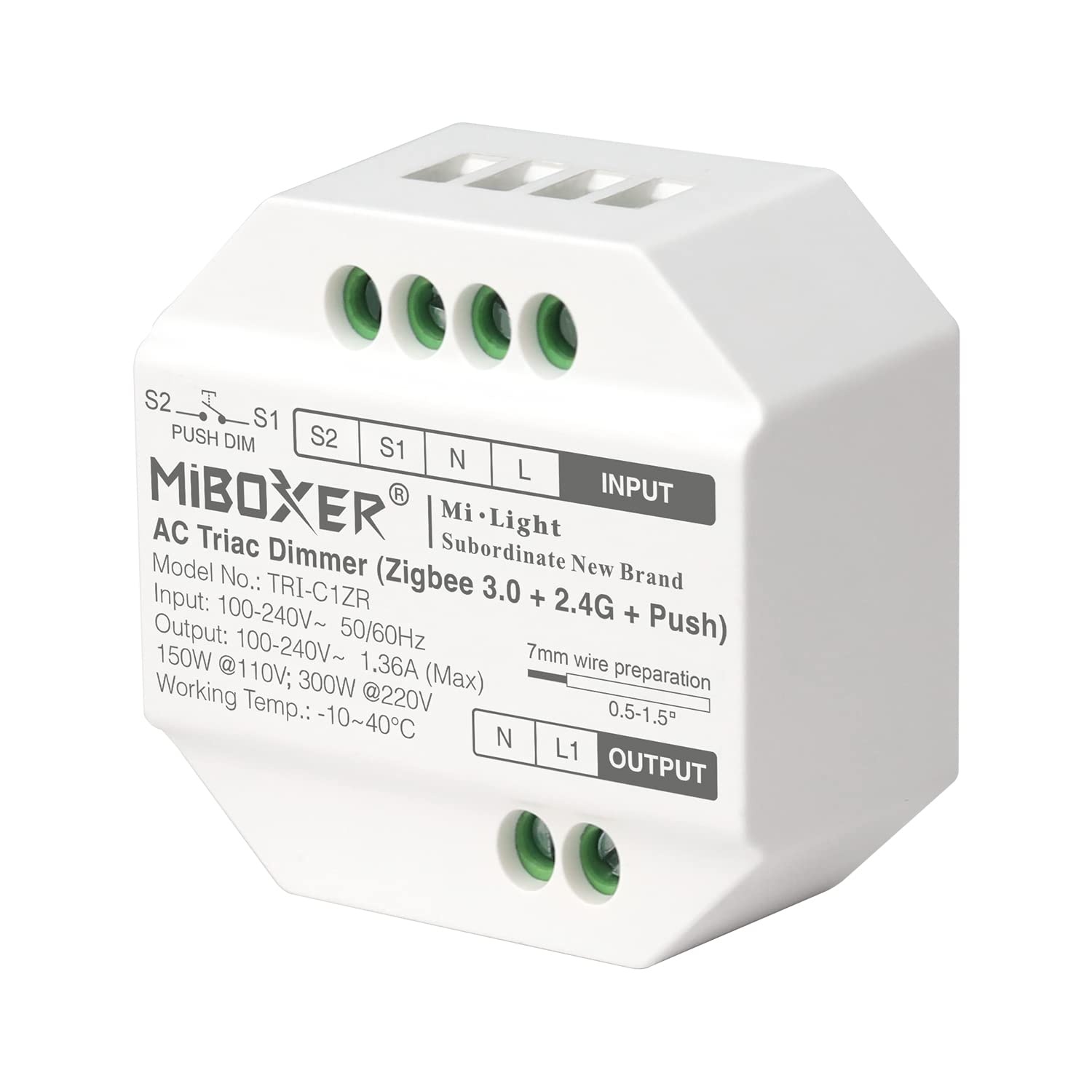

MiboxerTRI-C1ZR Variateur LED Triac AC Zigbee RF (télécommande) compatible avec bouton-poussoir

Variateur LED Triac AC MiBoxer TRI-C1ZR avec Zigbee, RF et commande par bouton-poussoir

Le MiBoxer TRI-C1ZR est un variateur Triac AC compact permettant de commander un éclairage LED dimmable directement sur une alimentation de 100 à 240 V AC. Il prend en charge trois modes de commande : domotique Zigbee, télécommandes RF MiBoxer 2,4 GHz et bouton-poussoir filaire. Vous pouvez choisir le mode de commande adapté à votre installation.

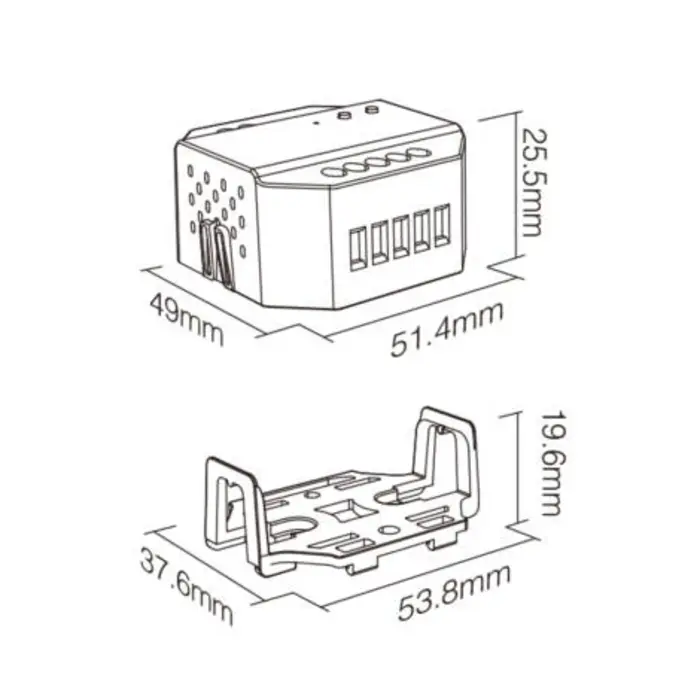

Grâce à son format compact, le variateur peut être installé dans une boîte d'encastrement ou de raccordement adaptée, derrière un interrupteur. Il permet ainsi de rendre un éclairage dimmable compatible pilotable sans ajouter de variateur visible.

Trois façons de commander l'éclairage

1. Commande domotique Zigbee

Le TRI-C1ZR prend en charge le protocole Zigbee 3.0 et peut être associé à une passerelle Zigbee ou à un contrôleur domotique compatible. À l'aide d'une application adaptée, vous pouvez allumer et éteindre l'éclairage, régler sa luminosité et, si le système le permet, l'intégrer à des groupes, des scènes et des automatisations.

Selon le fabricant, le variateur convient aux systèmes et passerelles compatibles Philips Hue, MiBoxer et IKEA TRÅDFRI. D'autres systèmes Zigbee peuvent également fonctionner, selon la passerelle utilisée et les fonctions prises en charge. Vérifiez que la variation de luminosité est compatible avant l'achat.

Procédure d'appairage :

1. Raccordez correctement le variateur et mettez l'alimentation secteur sous tension.
2. Le variateur est en mode appairage par défaut. Sinon, maintenez le bouton SET enfoncé pendant environ 3 secondes, jusqu'à ce que le voyant clignote rapidement.
3. Ouvrez l'application de votre passerelle Zigbee compatible et sélectionnez l'ajout d'un nouvel appareil.
4. Suivez les instructions de l'application pour connecter le variateur au réseau.

Une passerelle Zigbee compatible est nécessaire pour commander l'éclairage depuis un smartphone. Les fonctions disponibles dépendent du système domotique utilisé.

2. Commande sans fil avec une télécommande MiBoxer

Le TRI-C1ZR intègre un récepteur RF 2,4 GHz et fonctionne avec les télécommandes RF MiBoxer compatibles. Vous pouvez ainsi allumer et éteindre l'éclairage et régler sa luminosité sans fil, sans passerelle Zigbee.

Procédure d'appairage d'une télécommande :

1. Mettez le variateur sous tension et appuyez brièvement une fois sur le bouton LINK. Vous pouvez également couper l'alimentation pendant 10 secondes, puis la rétablir.
2. Dans les 3 secondes, appuyez brièvement trois fois sur le bouton I de la télécommande MiBoxer compatible.
3. L'éclairage connecté clignote lentement trois fois pour confirmer que l'appairage a réussi.

Toutes les télécommandes MiBoxer ne sont pas compatibles. Vérifiez la compatibilité du modèle choisi avant l'achat.

3. Commande par bouton-poussoir filaire

Le TRI-C1ZR peut également être raccordé à un bouton-poussoir externe adapté, par exemple un bouton mural à impulsion. Vous pouvez ainsi commander l'éclairage sans smartphone ni télécommande.

• Appui bref : allume ou éteint l'éclairage.
• Appui prolongé : fait varier progressivement la luminosité.
• Nouvel appui prolongé : inverse le sens de variation afin d'augmenter ou de diminuer la luminosité.

Utilisez un bouton-poussoir momentané adapté, qui revient à sa position initiale lorsqu'il est relâché. Raccordez-le à la borne PUSH prévue à cet effet, conformément au schéma de câblage du fabricant.

Raccordement du variateur

Le TRI-C1ZR se raccorde directement au secteur. Il dispose de bornes pour l'alimentation, la sortie vers l'éclairage et le bouton-poussoir externe.

• Alimentation : raccordez la phase (L) et le neutre (N) de l'alimentation 100–240 V AC aux bornes d'entrée correspondantes.
• Éclairage : raccordez le luminaire LED dimmable compatible ou une autre charge adaptée aux bornes de sortie indiquées, conformément au schéma officiel.
• Bouton-poussoir : raccordez le bouton à la borne PUSH désignée et à la borne associée, conformément au schéma.

Important : respectez toujours les marquages du variateur et le schéma de câblage officiel. Une inversion des bornes d'entrée et de sortie peut endommager l'appareil. Le raccordement électrique doit être effectué par un professionnel qualifié.

Installation dans une boîte d'encastrement

Grâce à son format compact, le TRI-C1ZR peut être installé dans une boîte d'encastrement ou de raccordement adaptée, par exemple derrière un interrupteur ou un bouton-poussoir existant.

1. Coupez l'alimentation. Coupez le circuit concerné et vérifiez, à l'aide d'un appareil de mesure adapté, l'absence de tension.
2. Vérifiez la boîte. Utilisez une boîte d'encastrement ou de raccordement en plastique adaptée, d'une profondeur supérieure à 50 mm. Cet espace supplémentaire est nécessaire pour le variateur, les fils et les bornes.
3. Raccordez les fils. Raccordez l'alimentation, l'éclairage et, si nécessaire, le bouton-poussoir selon le schéma. Vérifiez que toutes les connexions sont solides et qu'aucun conducteur dénudé n'est apparent.
4. Placez le variateur. Rangez soigneusement les fils dans la boîte. Évitez de coincer les câbles ou d'exercer une contrainte mécanique sur les bornes.
5. Terminez l'installation. Remettez le couvercle en place. Ne rétablissez l'alimentation qu'après vérification de tous les raccordements et fermeture sécurisée de l'installation.

Une boîte en plastique est préférable. Une boîte métallique peut atténuer le signal sans fil. Prévoyez suffisamment d'espace autour du variateur et ne le recouvrez pas de matériau isolant.

Éclairage compatible et technologie de variation

Le TRI-C1ZR utilise une variation par coupure en fin de phase (trailing edge). Il est destiné aux éclairages LED compatibles avec la variation Triac ainsi qu'aux lampes à incandescence et halogènes adaptées. Toutes les lampes LED ne prennent pas en charge cette technique : vérifiez toujours les caractéristiques du luminaire ou de la lampe.

Le niveau minimal de luminosité peut être réglé afin d'améliorer le fonctionnement à faible intensité. La plage de variation réelle et la qualité de la lumière dépendent également de la lampe ou du pilote LED utilisé.

Remarques importantes

• Utilisez uniquement un éclairage compatible avec la variation par coupure en fin de phase.
• Ne dépassez ni le courant de sortie maximal ni la puissance admissible. Tenez également compte du courant d'appel des pilotes LED connectés.
• Une passerelle ou un contrôleur Zigbee compatible est nécessaire pour la commande domotique.
• Une télécommande RF MiBoxer 2,4 GHz compatible est nécessaire pour la commande sans fil.
• L'appareil est classé IP20 et ne convient pas à une exposition directe à l'humidité.
• Les travaux sur une installation électrique 230 V doivent être réalisés en toute sécurité et conformément aux réglementations applicables.
