MiboxerSPIR3 controller LED SPI 3-in-1 5-24V per strisce LED pixel WS2812 / SK6812

Controller per striscia LED digitale SPIR3 2,4GHz

Lo SPIR3 è un controller per strisce LED digitali progettato per gestire strisce LED SPI, note anche come strisce LED digitali o a pixel. Si tratta di strisce LED in cui ogni LED può essere controllato singolarmente, consentendo effetti luminosi e animazioni avanzate. Per utilizzare una striscia LED digitale è necessario un controller come lo SPIR3.

Il controller SPIR3 funziona tramite RF a 2,4GHz ed è compatibile con telecomandi SPI MiBoxer, come il Miboxer C6. Ciò consente di controllare l’illuminazione in modo wireless e stabile, senza cablaggi aggiuntivi o connessioni di rete.

Lo SPIR3 supporta diversi tipi di chipset LED digitali ed è adatto a sistemi LED da 5V a 24V (a seconda della striscia utilizzata). Questo lo rende adatto sia per installazioni semplici che più avanzate. Il controller è compatibile con WS2811 fino a WS2815 e può funzionare in modalità colore singolo (max. 2048 pixel), RGB (max. 1536 pixel) o RGBW (max. 1024 pixel).

Applicazioni

Lo SPIR3, in combinazione con il telecomando MiBoxer C6 (venduto separatamente), è un controller pratico e affidabile per tutti i tuoi progetti con strisce LED digitali o neon digitali. Adatto a numerose applicazioni LED in cui l’affidabilità è fondamentale, come illuminazione di facciate, pubblicità, progetti d’interni, horeca, fiere, ecc.

Collegamento

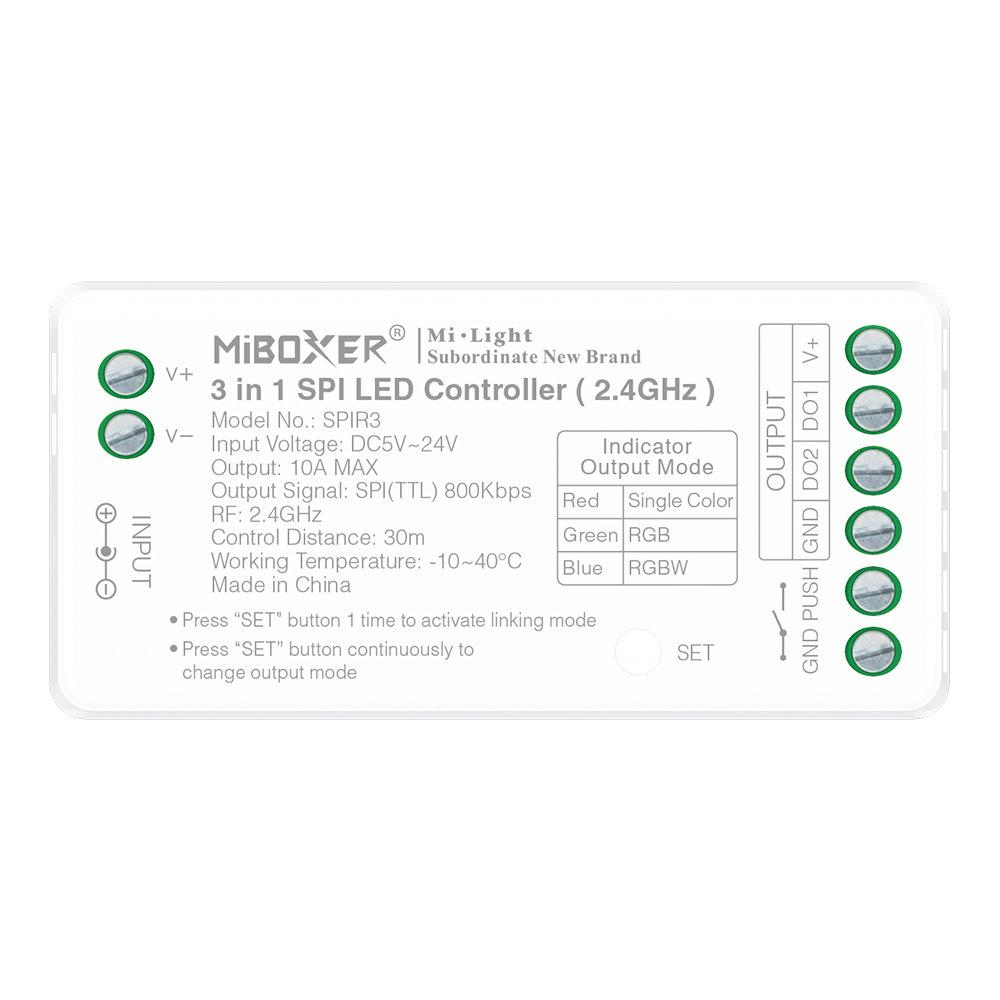

Lo SPIR3 viene installato direttamente tra l’alimentatore e la striscia LED digitale. La tensione di alimentazione (da 5V a 24V, a seconda della striscia LED) viene collegata all’ingresso DC del controller. È fondamentale verificare che tensione e polarità siano corrette per evitare danni. Nelle installazioni più grandi, è possibile collegare l’alimentazione direttamente alle strisce LED invece di farla passare attraverso il controller, per evitare che la corrente che attraversa il controller sia troppo elevata.

La striscia LED digitale viene collegata all’uscita, assicurandosi che le linee di segnale corrette (DATA, eventualmente CLOCK e GND) corrispondano alle specifiche della striscia utilizzata. Il controller rileva automaticamente il tipo di chipset. Il numero di pixel può essere configurato in modo che gli effetti luminosi corrispondano esattamente alla lunghezza della striscia LED.

Per un funzionamento stabile, si consiglia di mantenere i cavi il più corti possibile e, per installazioni più lunghe, di aggiungere alimentazione supplementare circa ogni +/- 10 metri per evitare cadute di tensione. Se i cavi dati devono essere molto lunghi, si consiglia di utilizzare un amplificatore come lo SP901E. Per qualsiasi domanda, non esitare a contattarci per consulenza o uno schema di collegamento: saremo lieti di aiutarti.

Associazione con il telecomando: Ordina un telecomando MiBoxer C6 per controllare il sistema. L’associazione è molto semplice: premi brevemente il pulsante "SET" per mettere il controller in modalità "linking". Successivamente premi brevemente 3 volte il pulsante della zona desiderata sul telecomando C6. La striscia LED lampeggerà in verde per indicare che l’associazione è avvenuta con successo.
